Winner Kettengehänge 3-Strang
nach EN 818-4 (Güteklasse 8W - erhöhte Tragfähigkeit)
Tragfähigkeit 2 – 21,2 t
Ausstattung und Verarbeitung:
- Kettenqualität:
entspricht EN 818-2 mit höherer Tragfähigkeit bzw. PAS 1061 bis 16 mm und Maschinenrichtlinie 2006/42/EG - Einsatztemperatur:
-40°C – 380°C (entsprechende Abminderung der Tragfähigkeit bei hohen Temperaturen beachten) - Güteklassenstempelung:
Kette: 8W im Abstand von ca. 300 mm bis Dimension 16 (darüber 900 mm) und W auf jedem Gliedrücken
Komponenten: 10 - Oberfläche:
Kette: Blau lackiert
Komponenten: Orange pulverbeschichtet
Tragfähigkeiten für Winner Kettengehänge 3-Strang
| Kettenstärke | Tragfähigkeit bei 0 - 45° |
Tragfähigkeit bei 46 - 60° |
|---|---|---|
| t | t | |
| 5 | 2,00 | 1,50 |
| 6 | 3,00 | 2,12 |
| 7 | 4,00 | 2,80 |
| 8 | 5,30 | 3,75 |
| 10 | 8,00 | 6,00 |
| 13 | 14,00 | 10,00 |
| 16 | 21,20 | 15,00 |
| 19 | 30,00 | 21,20 |
| 22 | 40,00 | 28,00 |
| 26 | 56,00 | 40,00 |
| 32 | 85,00 | 60,00 |

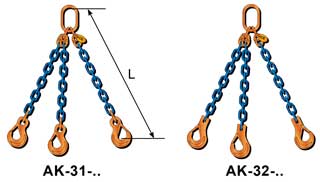

Meistgebräuchliche hochfeste Winner Sicherheitskettengehänge 3-Strang
Weitere Figuren werden nach Ihren Angaben gefertigt: AK-..S-..
