Pfaff-silberblau - weltweit führend für standardisierte und kundenspezifische Spindelhubgetriebe.

Ingenieure auf der ganzen Welt vertrauen auf unsere Spindelhubgetriebe der Marke Pfaff-silberblau, denn Sie setzen den Maßstab im Hinblick auf Präzision, Zuverlässigkeit und Langlebigkeit.

Unsere Getriebe meistern eine vielzahl von Herausforderungen – von Heben über Senken bis hin zu Kippen und Verschieben. Unser breitgefächertes Produktportfolio gewährleistet eine zuverlässige Abdeckung sämtlicher gängiger Anwendungen und Branchenanforderungen.

Unsere Hubgetriebe bieten eine umfangreiche Auswahl an Ausführungen mit Hubkräften von 5 bis 2000 kN sowie vielfältigen Baugruppen und Hubgeschwindigkeiten. Sie sind mit Trapez- oder Kugelgewindespindeln lieferbar. Dank der Verwendung seewasserbeständiger Materialien und spezieller Oberflächenbeschichtungen an Gehäusen und Komponenten sind unsere Hubelemente auch optimal für den Einsatz auf hoher See geeignet.

Spindelhubgetriebe

Gemeinsam zur maßgeschneiderten Lösung!

Wir helfen Ihnen dabei, die perfekte Lösung für Ihre Anforderungen zu finden. Kontaktieren Sie uns und lassen Sie sich von unserem erfahrenen Team persönlich beraten!

Senden Sie uns eine Nachricht

10 + 18 =

Ausführungen von Spindelhubgetrieben:

Spindelhubgetriebe SHE

Unsere Baureihe SHE ist zuverlässiges und kraftvolles Hubgetriebe und kommt überall dort zum Einsatz wo hohe Lasten exakt positioniert und angehoben werden müssen.

  • 13 Baugrößen mit Hubkräften von 5 bis 2000 kN
  • Antriebsdrehzahl bis 1500 min-1
  • Selbsthemmende Trapezgewindespindel (optional mit Kugelumlaufspindel)
  • Schneckengetriebe in zwei Übersetzungsstufen
  • Einsatz nach Richtlinie 2014/34/EU (ATEX) möglich

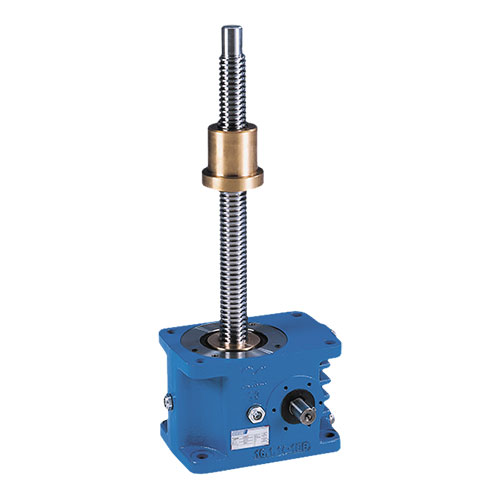

Spindelhubgetriebe HSE

Die hochleistungs-Spindelhubgetriebe der Baureihe HSE sind unsere Lösung für den dynamischen Einsatz bei hoher Hubgeschwindigkeit und erhöhter Einschaltdauer.

  • 8 verschiedene Baugrößen mit Hubkräften von 5 bis 1000 kN
  • Antriebsdrehzahl bis 3000 min-1
  • Selbsthemmende gewirbelte Trapezgewindespindel
  • Schneckengetriebe in zwei Übersetzungsstufen
  • Einsatz nach Richtlinie 2014/34/EU (ATEX) möglich
Spindelhubgetriebe SHG

Die Schnellhubgetriebe der Baureihe SHG sind die ideale Lösung für Einsatzgebiete wo hohe Dynamik und hohe Einschaltdauern gefordert sind.

  • 4 verschiedene Baugrößen bei Hubkräften von 15 bis 90 kN
  • Antriebsdrehzahl bis 3000 min-1
  • Selbsthemmende Trapezgewindespindel(optional mit Kugelumlaufspindel)
  • Verzahnung einsatzgehärtet und geschliffen
Spindelhubgetriebe SSP

Unsere komplett rostfreien Spindelhubgetriebe der Baureihe SSP wurden speziell für den Einsatz in besonders anspruchsvollen Einsatzgebieten, z.B. im explosionsgeschützten (ATEX) Bereich, in der Lebensmittelherstellung oder in der Papierindustrie entwickelt.

  • 4 Baugrößen für einen Lastbereich von 50 bis 250 kN
  • Antriebsdrehzahl max. bis 1500 min-1
  • Motorflansch von außen schraubbar
  • Selbsthemmende gewirbelte Tr-Spindel
Spindelhubgetriebe MERKUR

Die Standard-Spindelhubgetriebe MERKUR mit kubischer Bauform sind universell Einsetzbar und ideal für alle Aufgaben mit gemäßigtem Anforderungsprofil.

  • 9 verschiedene Baugrößen mit Hubkräften von 2,5 bis 500 kN
  • Antriebsdrehzahl bis 1500 min-1
  • Selbsthemmende gerollte Trapezgewindespindel (optional mit Kugelumlaufspindel)
  • Schneckengetriebe in zwei Übersetzungsstufen

Videos Spindelhubgetriebe

3-Achsen-Modell Spindelhubgetriebe

Produktübersicht Hebe- und Antriebstechnik

Spindelhubgetriebe CAD Konfigurator CAD & go:

Unsere CAD-Anwendung ermöglicht Ihnen den Zugriff auf 2D / 3D-CAD-Daten von unseren Spindelhubgetrieben in verschiedenen Formaten. Alternativ können Sie CAD-Daten über unsere Click2CAD Toolbox direkt in Ihr CAD-System übertragen.

Viele weitere Optionen wie Kipp- und Abrollsicherungen, verschiedene Bedienmöglichkeiten oder Oberflächenbehandlungen finden in unserem Zubehörprogramm.

Antriebstechnik CAD Konfigurator

Pfaff-silberblau Hubelemente in der Anwendung - Verfügbarkeit, Sicherheit und Präzision am Arbeitsplatz:

Verfügbarkeit

  • hohe Verfügbarkeit
  • robuste Bauweise

Sicherheit

  • Selbsthemmung
  • Funktionsgenaue, sichere und zuverlässige Auslegung nach den gültigen Maschinenrichtlinien
  • Einsatz in Hubarbeitsbühnen z. B. nach EN 250, 1493, 1570

Präzision

  • Verstell- und Haltegenauigkeit
  • Hohe Positioniergenauigkeit
  • Einfache Synchronisation von Einzelantrieben

Das Qualitätsversprechen von Columbus McKinnon:

Das Qualitätsversprechen von Columbus McKinnon zu Produkten und Service steht für die volle Leistungsfähigkeit und Wirtschaftlichkeit der elektromechanischen Antriebselemente in Kundenprojekten.

Technologische und konstruktive Qualität: Die sichere, zuverlässige und exakte Antriebstechnik erfüllt vielfältige Ansprüche an Lastbereich, Baugröße oder Hubgeschwindigkeit. Damit entsprechen die Produkte dem Bedarf zahlreicher, anspruchsvoller Branchen.

Modulares Baukastensystem: Die Hubeinheit/-anlage lässt sich durch modularen Aufbau bedarfsgerecht, entsprechend der jeweiligen Anwendung mit definierten Schnittstellen, realisieren.

Synchronlauf und Positionierung: Mehrspindelanlagen sind durch Verbindungswellen oder eine elektronische Gleichlaufregelung konstruktiv einfach und kostengünstig umsetzbar. Zudem ist die stufenlose Positionierung durch definierten Hub und Anbau von elektronischen Bauteilen möglich.

Hohe Sicherheit: Für Absturzsicherung sorgen eine selbsthemmende Spindel und/oder Sicherheitsbremsen am Antrieb. Sollte die Tragmutter brechen, nimmt zudem eine mitlaufende Sicherheitsmutter die Last auf. Das steigert die Betriebssicherheit der Antriebselemente wesentlich und erfüllt bei Bedarf Anforderungen an Personenschutz bzw. Unfallverhütungsvorschriften.

Hohe Umweltverträglichkeit: Das Risiko von Leckagen ist minimal, insbesondere beim Einsatz von fettgeschmierten Hubgetrieben. Zusätzlich haben die Antriebselemente einen geringeren CO2-Ausstoß im Vergleich zu pneumatischen und hydraulischen Lösungen.

Geringere Betriebskosten: Sie resultieren aus dem geringeren Energiebedarf verglichen mit hydraulischen und pneumatischen Antrieben.

Konstruiert für raue Bedingungen: Die Spindelhubelemente überzeugen mit hoher Präzision und Lebensdauer, auch beim Einsatz in rauen Umgebungen mit z. B. Öl, Schmutz, Druck, Vibration und Extremtemperaturen.

Spindelhubgetriebe FAQ – Häufig gestellte Fragen

Wie funktioniert ein Spindelhubgetriebe?

Ein Spindelhubgetriebe besteht aus einem Getriebe (Schnecken- oder Kegelradgetriebe) und einer Spindel (Trapezgewindespindel, Kugelgewindespindel), die eine Drehbewegung mit Hilfe eines Motors in eine lineare Bewegung umwandelt. Diese Spindelhubgetriebe können zum Heben, Senken, Kippen oder Verschieben von Lasten eingesetzt werden.

Was sind typische Einsatzgebiete der Hubgetriebe?

Luft- und Schifffahrt

  • Hebevorrichtung zum Anheben von Schleusentoren
  • Teststand zur Erprobung von Ladungssicherungsystemen in Flugzeugen
  • Elektromechanische Schleusenantriebe

Maschinen- und anlagenbau

  • Hubanlage für Elektronenbeschleuniger
  • Höhen- und Neigungsverstellung von Indoor-Laufbahnen
  • Antrieb für Scherenhubtische

Energiebranche

  • Anheben von Filtergehäusen von Erdgasförderstationen
  • Sturmsicheres Öffnen und Schließen von Wartungsluken

Was ist der Unterschied zwischen der Ausführung mit Trapezgewindespindel und Kugelgewindespindel?

Vorteile des Einsatzes einer Trapez- oder Kugelgewindespindel:

  • Die selbsthemmenden Trapezgewindespindeln von Pfaff-silberblau sind so konstruiert, dass eine Bewegung der Spindel oder Mutter ohne Krafteinwirkung nicht möglich ist. Diese selbstwirkende Absturzsicherung bietet ein hohes Maß an Sicherheit und macht bei vielen Anwendungen eine teure Bremse überflüssig.
  • Die Kugelgewindespindel ist nicht selbsthemmend, hat aber einen höheren Wirkungsgrad und es sind dadurch auch schnellere Hubgeschwindigkeiten und eine höhere Einschaltdauer gegenüber der Trapezgewindespindel möglich.

Mehr Informationen finden Sie in unseren Gewindetriebe Katalog
