Winner Pro Kettengehänge 4-Strang

nach EN 816-4 (Güteklasse 12 - erhöhte Tragfähigkeit)
Tragfähigkeit 5 - 17 t



Ausstattung und Verarbeitung:

  • Kettenqualität:
    Winner Pro entspricht der PAS 1061 mit Modifikationen (höhere mechanische Werte und Kerbschlagwerte, reduzierte Benutzungstemperatur)
  • Einsatztemperatur:
    -60°C – 300°C (entsprechende Abminderung der Tragfähigkeit bei hohen Temperaturen beachten)
  • Güteklassenstempelung:
    Kette: 120 im Abstand von 300 mm und 12 auf jedem Gliedrücken
    Komponenten: 12
  • Oberfläche:
    Kette: Hellblau pulverbeschichtet – RAL 5012
    Komponenten: Hellblau pulverbeschichtet – RAL 5012

Tragfähigkeiten für Winner Pro Kettengehänge 1-Strang

Kettenstärke Tragfähigkeit
bei 0 - 45°
Tragfähigkeit
bei 46 - 60°
  t t
7 5,00 3,55
8 6,30 4,50
10 10,60 7,50
13 17,00 11,80


Winner Kettengehänge Legende

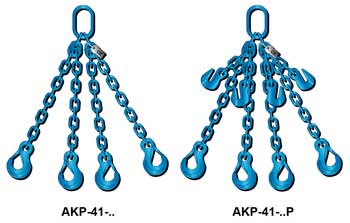

Meistgebräuchliche hochfeste Winner Pro Sicherheitskettengehänge 4-Strang

Weitere Figuren werden nach Ihren Angaben gefertigt: AKP-..S-..



Winner Pro Kettengehänge 4-Strang
