Hebeklemmen und Greifer

für den sicheren und schonenden Transport von Blechen, Trägern, Profilen und Stahlkonstruktionen. Verschiedenste Ausführungen und Tragfähigkeiten stellen sicher, dass Sie für jeden Einsatzfall das optimale Produkt finden.

---

Yale Blechgreifer TBL mit Sicherheitsarretierung, Tragfähigkeit 500 - 30.000 kg Dieser Greifer dient zum vertikalen Transport von einzelnen Blechen und Stahlplatten, sowie zum Heben und Wenden bis zu 180°. Darüber hinaus kann der Greifer für den Transport von Stahlkonstruktionen und Profilen usw. eingesetzt werden.

---

Yale Blechgreifer TBS mit Schwenköse und Sicherheitsarretierung, Tragfähigkeit 1.000 - 10.000 kg Der Greifer TBS mit der kardanischen Aufhängung ist in unterschiedlichen Positionen am Blech anschlagbar. Er kann aus der Horizontalen aufrichten, aus der Senkrechten ablegen oder bei seitlichem Anschlag über die Kante anheben.

---

Yale Allzweckgreifer TAG Tragfähigkeit 350 - 5.000 kg Der universell einsetzbare Greifer TAG bringt beim Verladen und Heben von Gütern durch den Wegfall des Einsatzes von Ketten, Seilen usw. eine hohe Zeitersparnis. Der große Greifbereich ermöglicht den Einsatz für die unterschiedlichsten Transportaufgaben im Stahl- und Apparatebau, bei der Beschickung von Werkzeugmaschinen und Fertigungseinrichtungen, sowie beim Schweißen und Montieren von Werkstücken aller Art.

---

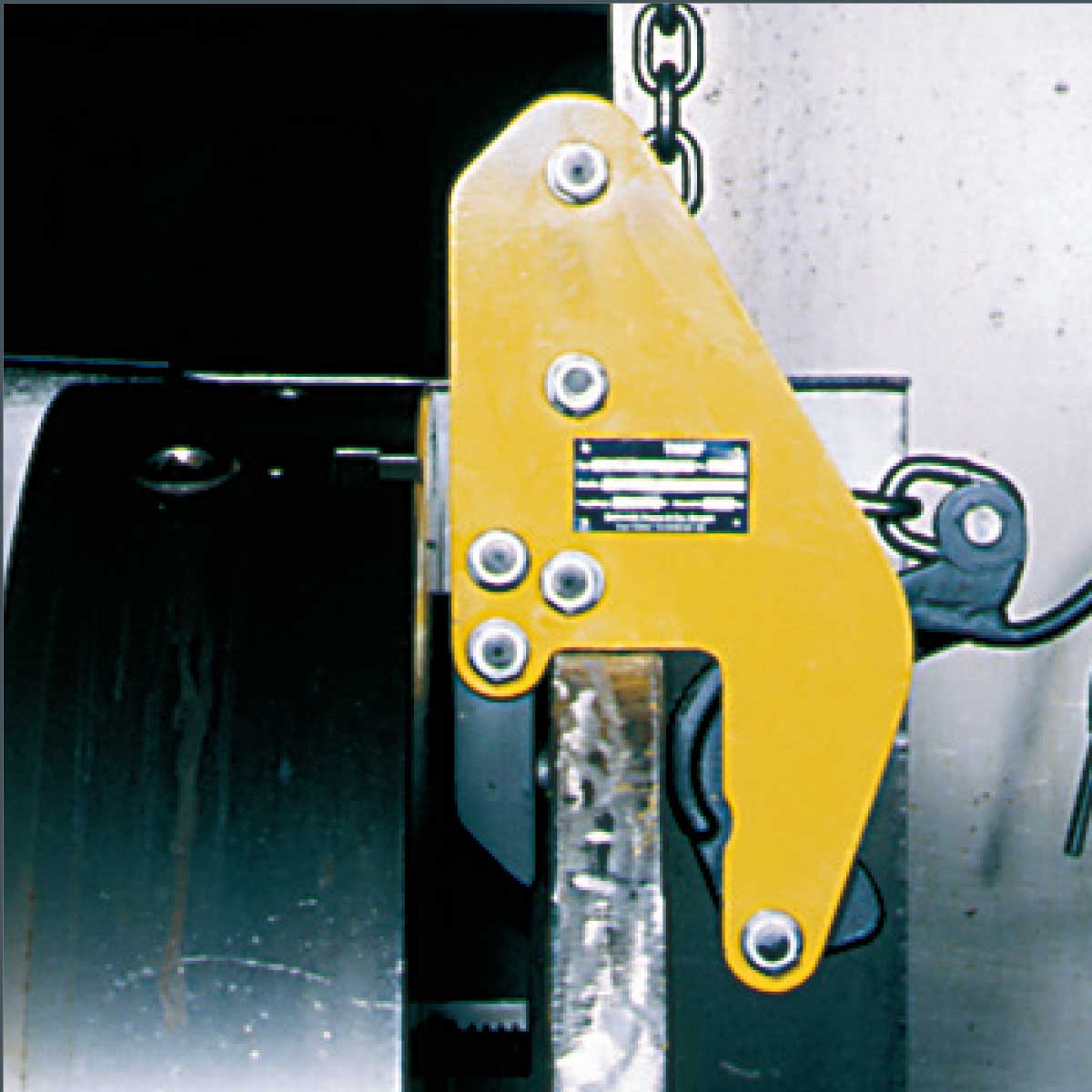

Yale Allzweckgreifer TWG Tragfähigkeit 750- 1.250 kg Der Allzweckgreifer TWG ist genauso verarbeitet und ausgestattet wie der Allzweckgreifer TAG. Mit seinen geringen Baumaßen ist er besonders für den Einsatz an schwer zugänglichen Stellen geeignet.

---

Yale Schongreifer TBP Tragfähigkeit 500 - 1.500 kg Der Schongreifer TBP eignet sich für das Heben, Wenden und senkrechten Transportieren von Platten mit empfindlicher Oberfläche, ohne Eindrücke und Be­schädi­gungen zu hinterlassen. Er kann für Aluminium, Edelstahl oder Bleche mit extrem harter Oberfläche eingesetzt werden.

---

Yale Schongreifer TSB Tragfähigkeit 750 - 1.250 kg Die planparallel anliegenden Backen verteilen den Anpressdruck auf eine relativ große Fläche. Dadurch bietet sich der Schongreifer TSB für empfindliche Oberflächen von Span- oder Stahlplatten besonders an. Der Bremsit®-Schutzbelag besitzt einen hohen Reibwert und die Backen somit eine große Griffsicherheit. Nach Abnutzung kann ein neuer Belag auf einfache Weise wieder aufgeklebt werden.

---

Yale Trägergreifer TTG für den horizontalen Transport, Tragfähigkeit 500 - 7.500 kg Der Trägergreifer TTG ist für den waagerechten Transport von Trägern, Blechen, Profilen usw. geeignet. Durch die versetzt angeordnete Aufhängeöse ist beim Transport von Trägern eine weitgehend horizontale Lage der Trägerflansche gegeben.

---

Yale Trägergreifer TTR für den vertikalen Transport, Tragfähigkeit 750 - 3.000 kg Der Trägergreifer TTR eignet sich besonders zum vertikalen Transport und zum Aus- und Einlagern von Trägern. Durch die weitgehend im Schwerpunkt der Träger liegende Aufhängeöse wird die annähernd vertikale Lage der Trägerflansche erreicht.

---

Yale Trägergreifer TTT für den horizontalen Transport, Tragfähigkeit 750 - 4.500 kg Der Trägergreifer TTT findet seine Verwendung beim horizontalen Transport von Trägern und kann seitlich und aufgrund seiner geschlitzten Festbacke stirnseitig am Träger angeschlagen werden. Die Trägergreifer werden dann grundsätzlich paarweise als zweisträngiges Gehänge eingesetzt (formschlüssiger Transport).

---

Yale Hebeklemme TCH für horizontalen Blechtransport, Tragfähigkeit 1.000 - 20.000 kg Die Hebeklemme TCH ist zum paarweisen Einsatz in Verbindung mit einem zweisträngigen Kettengehänge bestimmt. Das Hebegeschirr eignet sich speziell für den Transport von einzelnen Grobblechen ab ca. 5 mm Dicke und für gebündelte Blechpakete.

---

Yale Hebeklemme TGF für horizontalen Blechpakettransport, Tragfähigkeit 1.300 - 10.000 kg Die Hebeklemme TGFkommt paarweise in Verbindung mit einem zweisträngigen Ketten­ge­hän­ge zum Einsatz. Das Hebegeschirr eignet sich speziell für den Transport von Blechpaketen.

---

Yale Hebeklemme TWH Tragfähigkeit 1.500 - 5.000 kg Die Hebeklemme TWH eignet sich bei paarweisem Einsatz für den horizontalen Transport von Einzelblechen und gebündelten Blechpaketen. Für dünne Bleche, die beim Transport eine extreme Durchbiegung erfahren, ist die Klemme nicht geeignet.

---

Yale Hebeklemme THS mit Sicherheitsarretierung, Tragfähigkeit 750 - 4.500 kg Die Hebeklemme THS eignet sich bei paarweisem Einsatz besonders für den horizontalen Transport von Blechen. Auch der Transport von leicht durchhängenden Blechen ist möglich. Als Einzelklemme kann sie bei der Beschickung von Scheren, Pressen, Walzen usw. eingesetzt werden.

---

Yale Hebeklemme THK Tragfähigkeit 750 - 9.000 kg Die Hebeklemme THK eignet sich bei paarweisem Einsatz besonders für den horizontalen Transport von dünnen Blechen mit starkem Durchhang. Zum Einsatz als Zweistrang-Trans­portgehänge ist die Komplettierung mit entsprechenden Ketten oder Seilen erforderlich.

---

Yale Plattenzange TPZ Tragfähigkeit 400 - 750 kg Die Plattenzange TPZ eignet sich zum Aufnehmen, Ablegen und vertikalen Transport von Holz-, Span- und Kunststoffplatten.

---

Yale Handklemme THG Tragfähigkeit 250 kg Die Handklemme THG ist für den Einzeltransport von leichten und dünnen Blechen geeignet. Durch das Eindrücken des Handgriffes gegen eine Federvorspannung wird die Klemme geöffnet und auf das Blech geschoben.

---

IP 10 Sicherheits-Hebeklemme zum vertikalen Heben, Wenden und Transport, Tragfähigkeit 500 – 3.000 kg Eignet sich zum Heben, Wenden (180°) und zum vertikalen Transport von Stahlblechen und -konstruktionen. IP 10 Hebeklemmen mit einer Tragfähigkeit ab 12 t sind mit zwei speziellen Tragbügeln zum einfacheren Anschlag in horizontaler Lage ausgestattet.

---

IPU 10 Universal Sicherheits-Hebeklemme zum Heben in jede Richtung, Tragfähigkeit 500 – 3.000 kg Eignet sich zum Heben, Wenden (180°) und zum vertikalen Transport von Stahlblechen und –konstruktionen. Die Ausstattung mit einem in alle Richtungen schwenkbaren Tragring ermöglicht eine allseitige Zugbelastung. IPU 10 Hebeklemmen mit einer Tragfähigkeit ab 12 t sind mit zwei speziellen Tragbügeln zum einfacheren Anschlag in horizontaler Lage ausgestattet.

---

IP(U)10/S, IP(U)10/H für VA und sehr harte Materialien (HRC 47), Tragfähigkeit 500 – 4.500 kg IP(U)10/S sind geeignet zum Heben, Wenden (180°) und den vertikalen Transport von Blechen, Trägern und Sektionen aus VA-Material. IP(U)10/H sind geeignet zum Heben, Wenden (180°) und den vertikalen Transport von Stahlblechen und –Sektionen mit einer sehr großen Ober­flächenhärte bis max. 47 Rc (450 HB).

---

IPU 10/A mit automatischer Schließvorrichtung, Tragfähigkeit 1.000 – 2.000 kg Die IPU 10/A rastet automatisch ein und klemmt somit das Material fest, sobald die Klemme auf das Blech aufgesetzt wird. Da der Sicherheitshebel beim Zuschlagen der Klemme in der gleichen Position verbleibt, können hierbei keine Gefahrensituationen mehr entstehen.

---

IPNM zum beschädigungsfreien Heben, Tragfähigkeit 500 – 2.000 kg Die Backen der Hebeklemme bestehen aus einem Kunststoffmaterial mit einem sehr hohen Reibungskoeffizient, sodass empfindliche Bleche sicher und beschädigungsfrei, vertikal wie auch horizontal transportiert werden können.

---

Yale Schraubklemme TSH für Vertikal- und Horizontalzug, Tragfähigkeit 750 - 5.000 kg Die Schraubklemme bietet viele Einsatzmöglichkeiten. Insbesondere ist sie zum Heben, Wenden und Ziehen von Blechen, Trägern, Stahlkonstruktionen usw. geeignet.

---

Yale Schraubklemme TSD zum Heben, Ziehen und Transportieren, Tragfähigkeit 1.500 - 7.500 kg Die Schraubklemme TSD ist ein bewährtes Hilfsmittel bei Spann-, Richt- und Zugarbeiten.

---

Yale Schraubklemme TSZ für dreidimensionale Zugrichtungen, Tragfähigkeit 500 - 7.500 kg Die Schraubklemme TSZ ist in allen Zugrichtungen belastbar. Sie bietet viele Einsatzmöglichkeiten im Trans­port von Stahlbauteilen, bei der Beschickung von Bearbeitungsmaschinen, beim Walzen von Blechen usw.

---

Yale Rundmaterialgreifer TRU Tragfähigkeit 100 - 4.000 kg Rundmaterial und Rohre bis 600 mm Durchmesser fasst der Scherengreifer TRU einfach und sicher. Mit dem Schutzbelag kann auch Material mit einer empfindlichen Oberfläche schonend gefasst werden.

---

Yale Profileisengreifer TPR Tragfähigkeit 500 - 3.000 kg Der Greifer TPR ist ausgelegt für den Transport von Trägern, Profilen usw. Er verfügt über einen großen Greifbereich und kann somit für die unterschiedlichsten Flansch­breiten eingesetzt werden. Mit seinen Greifbacken fasst er formschlüssig unter und gewährt einen absolut sicheren Halt.

---

Yale Schienengreifer TCR mit Sicherheitsarretierung, Tragfähigkeit 1.000 - 2.000 kg Eisenbahnschienen S45 und S49 transportiert der Tigrip-Schienen­greifer TCR einfach und sicher. Auch Schienen mit ähnlichem Kopf oder Laufrille werden nach dem Festsetzen der Klemmbacke mittels Sicherheitshebel gefahrlos aufgenommen.

---

Yale Blockgreifer TVB Tragfähigkeit 250/500 kg Der Blockgreifer TVB findet seine Verwendung beim Transport von Stein- und Betonblöcken und anderen parallelwandigen Gütern.

---

Yale Blockgreifer TBG mit engem Maul, Tragfähigkeit 500 - 1.000 kg Blockgreifer sind für alle parallelwandigen Güter verwendbar, die dem Anpressdruck der Greifbacken standhalten, der doppelt so groß wie das aufgenommene Gewicht ist.

---

Yale Blockgreifer TBG mit weitem Maul, Tragfähigkeit 200 - 1.000 kg Die Geräte werden serienmäßig mit Schutz­belag geliefert.

---

Yale Fassgreifer TFA 0,35/700 R und TFA 0,35/700 TR Tragfähigkeit 350 kg Diese Fassgreifer sind für den Transport von Stahlfässern entwickelt worden

---

Yale Fassrandklemme TFRK Tragfähigkeit 500 kg Die Fassrandklemme TFRK kann einzeln, paarweise oder mehrsträngig eingesetzt werden.

---

Yale Fassklemme TFK Tragfähigkeit 500 kg Das geringe Gewicht und die kleinen Abmessungen der Fassklemme erlauben die Aufnahme von dicht palettierten Fässern.

---

Yale Kastengreifer TKA.../d mit Drehvorrichtung, Tragfähigkeit 150 kg Bei dem abgebildeten Kastengreifer mit Drehvorrichtung handelt es sich um ein absolut sicheres Gerät, mit dessen Hilfe Stapelkästen nicht nur schonend transportiert, sondern auch im hängenden Zustand entleert werden können.

---

Yale Kastengreifer TKA.../a/i Tragfähigkeit 250 kg Der leicht zu handhabende Tigrip-Kastengreifer, seitlich oder stirnseitig unter die Stapelsicken greifend, transportiert den Stapelkasten sicher und beschädigungsfrei.

---

Yale Betonrohr-Transportgehänge BTG Tragfähigkeit 1.500 - 3.000 kg Ein Anschlagmittel für den vertikalen Transport von Betonrohren und Schachtringen.

---

Yale Klemmen für Kabeltrommeln TKB Tragfähigkeit 5.000 kg Die speziell für den Transport von Kabeltrommeln entwickelten Klemmen werden paarweise eingesetzt.
