Hubtische | Scherenhubtische & Hubtischwagen
Entdecken Sie unsere hochwertige Hubtische und Scherenhubtische von Pfaff-silberblau – Ihre Lösung für effiziente Materialhandhabung und ergonomisches Arbeiten. Unser umfangreiches Angebot deckt nahezu jeden Anwendungsbereich ab. Wir bieten nicht nur eine große Auswahl an stationären und mobilen Standardhubtischen für einfache Einsatzbereiche, sondern haben uns vor allem auf die Entwicklung und Fertigung individueller Lösungen für mittlere und schwere Lasten spezialisiert.
Unsere Scherenhubtische ermöglichen es Ihnen, Lasten präzise auf die gewünschte Höhe zu bringen, was die Be- und Entladung sowie ergonomisches Arbeiten erheblich erleichtert. Durch kompetente Beratung, begleitet von unserem umfangreichen Zubehörprogramm und hochmodernen Steuersystemen, sind wir in der Lage, den optimalen Hubtisch maßgeschneidert für Ihre spezifischen Anforderungen zu realisieren. Ob im Maschinenbau, in der Montage- und Verpackungsindustrie, der Lebensmittel- und Pharmabranche, auf Laderampen oder in Förderanlagen – unsere Scherenhubtische in verschiedenen Ausführungen teilen eine gemeinsame Eigenschaft: Sie verschaffen Ihnen einen deutlichen Wettbewerbsvorteil hinsichtlich Arbeitsleistung, Ergonomie, Betriebssicherheit und Energieeffizienz.
Unser Engagement für Qualität und Kundenzufriedenheit zeigt sich in unseren professionellen Dienstleistungen. Zuverlässige Montage, Wartung und Prüfung begleiten Sie während des gesamten Prozesses, um sicherzustellen, dass Ihr Hubtisch stets optimal funktioniert und Ihre Produktivität steigert.
Entdecken Sie die neue Hubtisch-Broschüre!
Unsere aktualisierte Hubtisch-Broschüre bietet Ihnen einen umfassenden Überblick über unser Sortiment an hochwertigen Hubtischen. Informieren Sie sich über die neuesten Innovationen, technischen Spezifikationen und Anwendungsbereiche unserer Produkte. Laden Sie die Broschüre herunter und erfahren Sie, wie unsere Scherenhubtische in verschiedenen Ausführungen Ihre individuellen Anforderungen erfüllen können.
Hubtisch Komplettlösungen - Ihre Vorteile im Überblick
- Fortschrittliche CAD-Konstruktion
- Professionelle Beratung vor Ort für eine optimale Lösung und Umsetzung Ihres Hubtisch-Projekts
- Große Auswahl: Stationäre und mobile Hubtische, Flurförderzeuge und sonstige Fördertechnik für verschiedene Einsatzbereiche
- Hochwertige Hubtische - Langlebig und wartungsarm für maximale Betriebszeit
- Umfangreiche Prüf- und Testverfahren sorgen für maximale Sicherheit
- Alles aus einer Hand: Montage, Wartung und Prüfung Ihrer Scherenhubtische

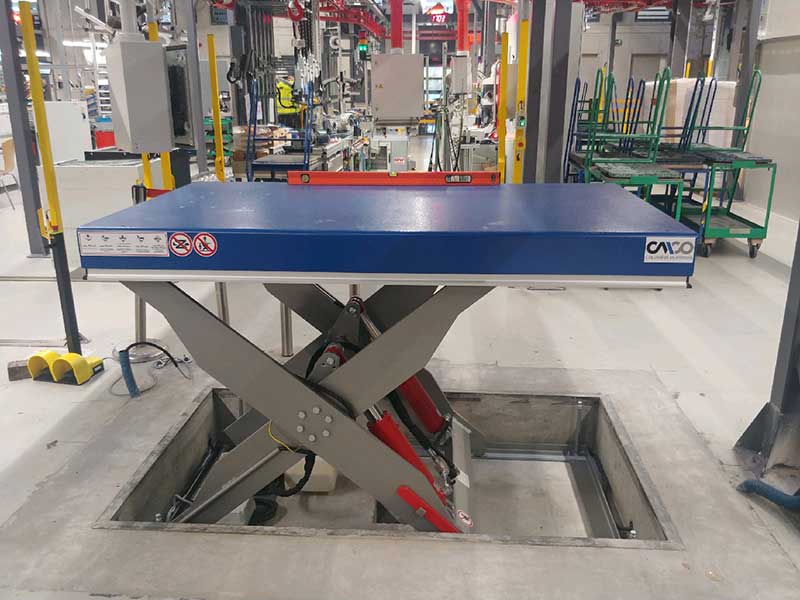

Stationäre Hubtische
Unsere stationären elektrischen Hubtische bieten Vielseitigkeit und Effizienz für verschiedene Anwendungen. Sie sind in diversen Ausführungen und Modellen erhältlich. Die Tragkraft reicht von 500 kg bis 8.000 kg, mit einer Hubhöhe von bis zu 2.000 mm - ideal, um Lasten auf die gewünschte Arbeitshöhe zu bringen. Je nach Hubhöhe und Tragkraft sind sie mit Einfach-, Doppel- oder Tandemscheren ausgestattet. Für nahezu jede Aufgabenstellung in Ihrem Betrieb finden Sie bei uns den passenden Hubtisch.
Flach-Scherenhubtisch | Flachhubtisch - heben ohne Grubeneinbau
Unser Flach-Scherenhubtisch ist eine praktische Lösung für effiziente Arbeitsabläufe ohne aufwendige Umbaumaßnahmen. Er eignet sich besonders zur Verbesserung der Effizienz von Arbeitsabläufen und zum Anheben von Lasten auf Arbeitshöhe. Die niedrige Bauhöhe macht einen aufwendigen Grubeneinbau überflüssig, was Zeit und Kosten spart. Wir bieten zwei Arten von Plattformen:
Tragkraft 500 - 3.000 kg, Höhe der Plattform max. 1020 mm
Die HTF-G Flachscherenhubtische optimieren Ihre Arbeitsabläufe. Sie eignen sich insbesondere zur Verbesserung der Effizienz und ermöglichen einfaches Be- und Entladen sowie präzises Heben der Ladung auf die optimale Arbeitshöhe. Die niedrige Bauweise macht einen Grubeneinbau unnötig.
Tragkraft 1000 kg, Höhe der Plattform max. 840 mm

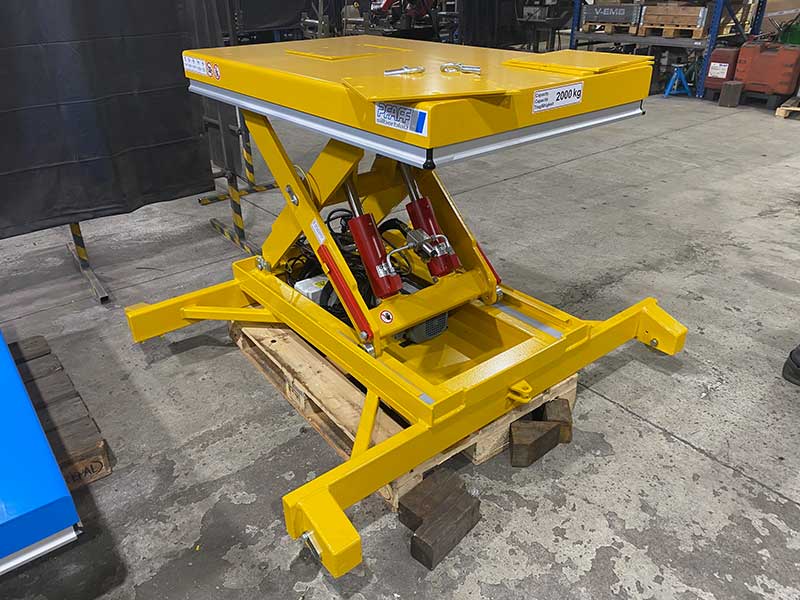

Die HTF-U Flachscherenhubtische verbessern Ihre Logistikprozesse. Mit einer Plattform in U-Form ermöglichen sie das direkte Be- und Entladen der Palette mit einem Flurförderzeug (z.B. Hubwagen, Hochhubwagen oder Stapler) auf dem Hubtisch. Die niedrige Bauhöhe macht einen Grubeneinbau überflüssig und spart Zeit und Ressourcen.
Handlings-Hubtisch - für ergonomisches Arbeiten
Unser Handlings-Hubtisch unterstützt ergonomisches und effizientes Arbeiten. Er wird bei Reparaturen oder Handwerksarbeiten mit schweren Materialien als robuster und sicherer Arbeitstisch verwendet und ermöglicht rückenschonendes Arbeiten durch stufenlose, hydraulische Einstellung der Arbeitshöhe.
Tragkraft 500 -3.000 kg, Höhe der Plattform max. 1020 mm
Der HTH-E dient als ergonomischer Arbeitstisch. Er ermöglicht angenehmes Arbeiten durch stufenlose, hydraulische Höhenverstellung. Die Bedienung erfolgt sicher durch Drucktaster mit den Funktionen Auf/Ab in Totmannschaltung und Not-Aus.
Tragkraft 500 -2.000 kg, Höhe der Plattform max. 1020 mm
Die Baureihe HTP Ergonomizer kombiniert Standardisierung mit Anpassungsfähigkeit. Obwohl weitgehend standardisiert, kann die Funktionalität dieser Hubtische mit zahlreichen Optionen wie Unterlaufschutz, Sondersteuerungen oder Sonderplattformen an den gewünschten Anwendungsfall angepasst werden.
Anlagenhubtisch - Ideal für Fertigungsstraßen
Unsere Anlagenhubtische sind vielseitig einsetzbar. Sie können auf unterschiedliche Weise verwendet werden. Sowohl zum Überbrücken von Höhenunterschieden in Gebäuden als auch als flexible Arbeitsplattform in Fertigungsprozessen - diese Hubtische passen sich Ihren Anforderungen an.
Tragkraft 500 - 8.000 kg, Hubhöhe 600 mm - 2.000 mm
Die Anlagenhubtische der P Serie zeichnen sich durch Robustheit und Präzision aus. Sie werden mit einer stabilen Scheren-Konstruktion für das Heben und Senken schwerer Lasten gefertigt. Einsatzmöglichkeiten reichen vom Heben von Lasten auf ergonomische Arbeitshöhe über Niveauausgleich in Gebäuden bis hin zur Integration als Arbeitsplattform in Fertigungsprozesse. Die Hubtische der Serie P bieten eine Vielzahl an Optionen, wodurch sie sich gut an Ihre spezifischen Anforderungen anpassen lassen.

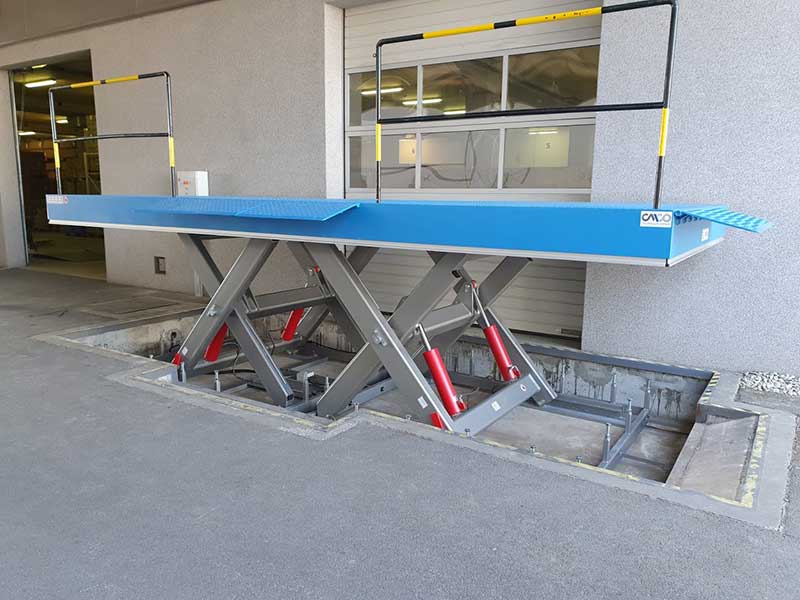

Verladehubtische - mit Flurförderzeugen befahrbar
Unsere Verladehubtische sind speziell für die anspruchsvollen Anforderungen im Verladebereich konzipiert. Sie zeichnen sich durch ihre Robustheit und Vielseitigkeit aus und sind allseitig mit handgeführten Flurförderzeugen befahrbar.
Tragkraft 500 -8.000 kg, Hubhöhe 800 mm - 1.600 mm
Diese Hubtische wurden für professionelles Heben und Senken im Verladebereich entwickelt. Sie zeichnen sich durch eine robuste Bauweise für schwere Lasten und umfangreiche Ausstattung aus. Die PL(X) Verladehubtische sind allseitig mit handgeführten Flurfördergeräten befahrbar und halten Radlasten bis zu 1,5 t und Achslasten bis 3,0 t stand, die PLX Serie sogar bis zu 5,0 t (Radstand) bzw. 10 t (Achslast). Diese Belastbarkeit macht sie zu zuverlässigen Partnern in anspruchsvollen Logistikumgebungen.
Mobile und manuell bedienbare Hubtische & Hubtischwagen
Mobile Hubtische erweitern die Flexibilität Ihrer Materialhandhabung. Sie werden im innerbetrieblichen Bereich überall dort eingesetzt, wo Lasten ortsunabhängig gehoben und zugeführt werden müssen.
Tragkraft 125 - 1.250 kg, Plattformhöhe max. 1.900 mm
Plattformwagen sind die ideale Lösung für flexible Materialhandhabung in Ihrem Betrieb. Sie finden ihren Einsatz überall dort, wo Lasten ortsunabhängig gehoben und zugeführt werden müssen. Sie haben die Wahl zwischen Modellen mit manueller Hydraulik mit Fußpumpe oder mit einem elektrischen Hydraulikaggregat mit Not-Aus, um Ihren spezifischen Anforderungen gerecht zu werden.
Tragkraft 400 - 800 kg, Plattformhöhe max. 1.475mm
Werkzeughubtische bieten mobile Flexibilität für Ihre Werkstatt oder Produktionshalle. Sie finden ihren Einsatz überall dort, wo Lasten ortsunabhängig gehoben und zugeführt werden müssen. Auch hier können Sie zwischen Modellen mit manueller Hydraulik mit Fußpumpe oder mit einem elektrischen Hydraulikaggregat mit Not-Aus wählen, um die optimale Lösung für Ihre Arbeitsumgebung zu finden.
Wir bieten ein umfangreiches Zubehörprogramm für Hubtische:
Um die Funktionalität und Sicherheit Ihrer Scherenhubtische zu optimieren, bieten wir ein breites Spektrum an Zubehör. Dieses ermöglicht es, die Hubtische an die unterschiedlichsten Arbeitsanforderungen anzupassen. Einige Beispiele sind:
- Schutzgeländer: Diese sind essenziell für die Sicherheit, wenn das Bedienungspersonal mitfährt. Wir bieten sowohl fest montierte als auch abnehmbare Varianten an.
- Unterlaufschutz: Schutzschürzen erhöhen die Sicherheit und Sauberkeit. Sie können an beliebiger Seite der Hebebühne montiert werden und schützen den Bereich unter der Bühne vor unbefugtem Zugang und Verschmutzung.
- Verladeklappen: Diese erleichtern das Be- und Entladen von Fahrzeugen erheblich. Sie dienen als Verbindung zwischen der Verladefläche des Fahrzeugs und der Hebebühne.

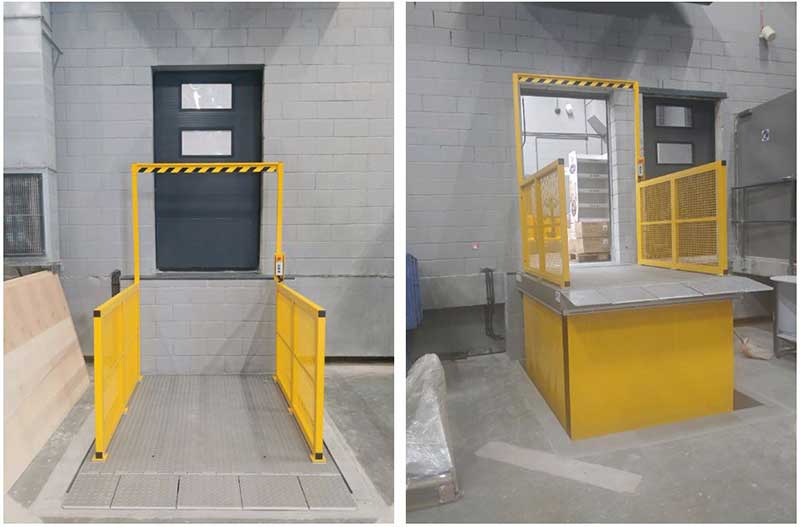

- Sicherheitsportale: Um Sturzgefahren zu minimieren, sind diese unerlässlich. Sie schützen Ihre Mitarbeiter vor Stürzen, wenn die Hubtische im abgesenkten Zustand sind.
Darüber hinaus bieten wir viele weitere Optionen wie Kipp- und Abrollsicherungen, verschiedene Bedienmöglichkeiten oder Oberflächenbehandlungen in unserem Zubehörprogramm.
Steuerungssysteme
Unsere Scherenhubtische können mit verschiedenen Steuerungssystemen ausgerüstet werden, um optimal auf die Bedürfnisse des Betreibers und die Konfiguration der Hebebühne abgestimmt zu sein. Wir legen großen Wert auf höchste Zuverlässigkeit und verwenden ausschließlich qualitativ hochwertige Komponenten. Diese garantieren nicht nur eine lange Lebensdauer, sondern auch eine zuverlässige Ersatzteilversorgung im Bedarfsfall.
Eine Übersicht unserer Steuerungsmöglichkeiten finden Sie hier:
Welchen Hubtisch brauche ich?
Um Ihnen die Auswahl des passenden Hubtisches zu erleichtern, haben wir einen speziellen Fragebogen entwickelt. Mit diesem können Sie schnell und einfach Ihre Anforderungen an den Hubtisch ermitteln. Abgefragt werden die wichtigsten technischen Daten, darunter die Tragfähigkeit, der Hubbereich und die Plattformgröße bzw. Bauform der Lastplattform. Auch Besonderheiten wie außergewöhnliche Einsatzbedingungen können angegeben werden. Senden Sie uns das ausgefüllte Formular zu, und wir erstellen Ihnen zeitnah ein maßgeschneidertes Angebot mit allen relevanten technischen Daten sowie Preis und Lieferzeit
Sie brauchen professionelle Beratung?
Unser kompetentes Team steht Ihnen jederzeit für eine fundierte Beratung zur Verfügung. Wir entwickeln gemeinsam mit Ihnen eine maßgeschneiderte Lösung für Ihre individuelle Anwendung.
Rufen Sie uns an, wir beraten Sie gerne! Telefon +43/2252/22 133 - 70
Video Pfaff-silberblau Hebe- und Antriebstechnik
Einschränkungen in der Benutzung beim stationären Scherenhubtisch
Verteilung der Belastung gemäß DIN EN 1570-1
Der Hubtisch darf nur zum Heben oder Senken für Lasten bis zur maximal angegebenen Tragfähigkeit (Nutzlast) genutzt werden. In der Regel bezieht sich die angegebene Tragfähigkeit auf folgende Verteilung der Last auf der Plattform:
- 100 % der zulässigen Höchstlast auf die gesamte Plattform verteilt
- 50% der zulässigen Höchstlast auf die halbe Plattform in Längsrichtung verteilt
- 33% der zulässigen Höchstlast auf die halbe Plattform in Seitenrichtung verteilt
Temperatur und Einsatzort
Standardhubtische dürfen nur innerhalb von normalen Industriebedingungen und innerhalb von geschlossenen Räumen bezüglich Temperatur und Feuchtigkeit eingesetzt werden. Bei speziellen Temperaturanforderungen oder Anwendungen im Freien lassen Sie sich bitte beraten!
Stoßbelastung
Die angegebenen Tragfähigkeiten setzen eine stoßfreie Belastung des Scherenhubtisches voraus. Ein Aufwerfen der Last bzw. ruckweise Hub- und Senkbewegung sind nicht erlaubt!
Chemikalien
Hubtische dürfen nicht im Bereich von Chemikalien bzw. in Umgebung von chem. Dämpfen bedenkenlos eingesetzt werden – lassen Sie sich vorher von uns beraten!
Personentransport
Das Befördern, Anheben und Absenken und von Personen ist grundsätzlich verboten, außer der Hubtisch ist durch entsprechende Sicherheitsvorrichtungen ausdrücklich hierfür zugelassen und gekennzeichnet!
Einsatz unter gefährdenden Bedingungen
Das Heben oder der Transport von Lasten ist zu vermeiden, solange sich Personen im Gefahrenbereich befinden. Einsatz unter Extrembedingungen wie z.B. an Verzinkungs- oder Säurebädern und Schmelzöfen oder der Transport gefährlicher Güter, wie z.B. feuerflüssiger Massen, ätzende Stoffe, kerntechnisches Material etc., ohne Abklärung mit dem Hersteller und entsprechender zusätzlicher Maßnahmen ist mit unseren Standardhubtischen generell nicht gestattet.
Elektrische Gefahren
Verwenden Sie den Hubtisch nur dann bei Schweißarbeiten, wenn er dafür speziell vorgesehen und angepasst ist. Der Hubtisch kann für den Einsatz als Schweißarbeitsplatz mit einem hierfür geeigneten Masseanschluss ausgestattet werden. Der Hubtisch darf nicht mit stromführenden Leitungen oder Gegenständen in Berührung kommen – es gibt keine Schutzisolierung und es besteht die Gefahr eines Stromschlages – Sicherheitsabstände einhalten! Weitere elektrische Gefährdungen entnehmen Sie bitte den gerätespezifischen Betriebsanleitungen! Elektrische Anschlüsse dürfen nur von hierfür befugten Personen bzw. Unternehmen durchgeführt werden!
Allgemeine Anwendungshinweise für Scherenhubtische:
Unsere Hubtische sind gemäß EN 1570 ausgeführt und dürfen daher nicht eingesetzt werden als:
- kraftbetriebene Plattformen für Behinderte
- fahrbare Hubarbeitsbühnen
- Fahrzeug-Hebebühnen
- Hubtische dürfen nur von hierzu befugten und unterwiesenen Personen bedient werden.
- Bei Betrieb von Hubtischen muss der Bediener während der gesamten Zeit des Betriebs ausreichende Sicht auf den Gefahrenbereich der Hebebühne und der Last haben.
- Um Verletzungen zu vermeiden, müssen bei Arbeiten an Hubtischen immer Sicherheitsschuhe getragen werden.
- Die Last darf nicht über die Tischplatte überstehen.
- Unbeabsichtigte Lageveränderungen oder ein Herabstürzen der Last muss durch geeignete Sicherungen verhindert werden (z.B. Kippen, Verrutschen oder Herabrollen von Gütern).
- Bei nicht ortsfest installierten Hubtischen muss besondere Aufmerksamkeit auf die Anordnung und Sicherung der Ladung und der Standsicherheit des Tisches bei den jeweils örtlichen Bodenverhältnissen geachtet werden. Sonst besteht besondere Kippgefahr!
- Der Hubtisch ist so anzuordnen, dass Quetsch- & Scherstellen durch ausreichenden Sicherheitsabstand zwischen bewegten und unbewegten Teilen vermieden werden (Abstände gemäß EN 349).
- Hubtische, die auch betriebsfremden Personen zugänglich sind (besonders in öffentlichen Bereichen– Kinder!), müssen nach einer Gefahrenanalyse mit besonderen Schutzausrüstungen versehen werden, um Gefährdungen durch den Betrieb des Hubtisches zu verhindern. (z.B.: Absperrungen, Unterlaufschutz durch Faltenbalg oder Kettenvorhang etc.).
- Arbeiten mehrere Personen an Hubtischen zusammen, ist ein Aufsichtsführender zu bestimmen.
- Greifen Sie niemals bei angehobenem Scherenhubtisch in das Gerät!
- Für Reparatur- und Wartungsarbeiten muss das unbelastete Gerät auf die Inspektionsstütze abgesenkt sein.
- Nur unbeschädigte Hebebühnen dürfen in Betrieb genommen werden. Bei augenfälligen Mängeln oder bekanntgewordenen außergewöhnlichen Ereignissen
Gesetzliche Vorschriften für Hubtische in Österreich:
- Fest montierte Hubtische mit einer Traglast von über 1 t oder Hubhöhen von über 2 m müssen gem. AMVO §7 vor Inbetriebnahme einer Abnahmeprüfung unterzogen werden.
- Hubtische müssen gem. AMVO §8(1)4 mindestens einmal jährlich durch einen fachkundigen Prüfer überprüft werden. Auch nach außergewöhnlichen Ereignissen (z.B. Lastabsturz, Kollision, Hitze etc.) die schädliche Einwirkungen auf die Sicherheit des Hebezeuges haben können, sind dies gem. AMVO § 9. (1), auf ihren ordnungsgemäßen Zustand zu prüfen. Scherenhubtische sind durch Wartung gem. Herstellerangaben (§16 AMVO) in einen betriebssicheren Zustand zu halten.
- Über die Prüfungen und Wartungen sind laufende Aufzeichnungen zu führen (§11 AMVO).
Hubtisch FAQ – Häufig gestellte Fragen
Was ist ein Scherenhubtisch und wie funktioniert er?
Ein Hubtisch bzw. Scherenhubtisch ist ein vielseitiges Hilfsmittel zum Heben schwerer Lasten. Er besteht aus einer Plattform zur Aufnahme der zu hebenden Lasten, einem oder mehreren unterhalb der Plattform angeordneten Scheren und einem Grundrahmen.
Während die eine Seite der Scheren drehbar gelagert ist, kann sich die andere Seite innerhalb der Plattform und des Grundrahmens horizontal bewegen. Der Hydraulik-Scherenhubtisch wird von einem Hydraulikaggregat angetrieben, welches das Öl in die Hubzylinder befördert.
Da die Zylinder mit den beiden Scherenteilen des Hubtisches verbunden sind, werden die Plattform und die darauf befindliche Last durch das Ausfahren der Zylinder angehoben. Die Abwärtsbewegung der Plattform wird durch das Einfahren der Zylinder erreicht. Da hydraulische Scherenhebebühnen in der Regel sehr massiv und stabil gebaut sind, ist das Eigengewicht des Hubtisches für diesen Zweck meist ausreichend.
Welche verschiedenen Arten von Hubtische gibt es?
Hubtische lassen sich in verschiedene Kategorien einteilen, je nach ihrem Einsatzbereich:
Handlingsbereich
- Hubtisch für Montage-, Verpackungs- und Wartungstätigkeiten
- Ergonomische Arbeitsplätze
- Höhenverstellbare Plattform
Anlage- und Industrieanwendungen
- Hubtisch als SPS-gesteuertes Produktionsmittel
- Individuelle Anpassung an Fertigungsprozesse
- Geeignet für kundenspezifische Aufbauten
Verladebereich
- Hubtisch für die Logistik-Branche
- Robuste Bauweise
- Verladetätigkeiten in Lager und Spedition
Welche Vorteile bieten Scherenhubtische?
Scherenhubtische bieten zahlreiche Vorteile für verschiedene Branchen und Anwendungen:
- Ergonomisches Arbeiten dank stufenloser Höhenverstellbarkeit
- Stabile Arbeitsfläche
- Einbindung in automatisierte Produktionsprozesse möglich
- Hohe Flexibilität durch eine Vielzahl an Optionen wie Rollenbahnen, Dreh- und Schwenkplatten
- Wartungsarm und lange Lebensdauer
- Verbesserte Effizienz und Sicherheit bei Materialhandhabung und Logistikprozessen
In allen Branchen müssen ständig Gegenstände, Materialien und palettierte Waren gehoben und rangiert werden. Scheren-Hubtische vereinfachen diese Aufgaben und sorgen so für einen sicheren, ergonomischen Arbeitsablauf und erhöhen die Produktivität. Die Einsatzmöglichkeiten sind sehr vielseitig, da es Sie je nach Modell in verschiedenen Ausführungen als stationärer Hubtisch oder mobile Scherenhubwagen bzw. Plattformwagen gibt.
Gibt es einen Hubtisch für den Einsatz im Außenbereich?
Ja, unsere Verladehubtische sind speziell für den Außenbereich konzipiert. Beim Einbau müssen jedoch einige Aspekte beachtet werden, wie zum Beispiel eine Grubenentwässerung. Kontaktieren Sie uns! Telefon +43/2252/22 133 - 70 oder E-Mail Adresse: zentrale@hebetechnik.at.
