Elektrische Linearantriebe
Lastbereiche von 0,55 – 100 kN
Wir entwickeln und fertigen viele unterschiedliche Versionen von Linearantrieben und Hubsäulen. Sie sind ausgelegt auf eine lange Lebensdauer, hohe Leistung und überzeugen auch in anspruchsvollen Umgebungen und unter hohen Belastungen. Der Pfaff-silberblau Linearantrieb ist ideal für alle Arten von Anwendungen, bei denen Neige-, Hub-, Zug- oder Druckbewegungen in Lastbereichen von 0,55 – 100 kN erforderlich sind. Sei decken Geschwindigkeiten zwischen 5,5 – 250 mm/s ab und arbeiten dabei absolut präzise und gleichmäßig bei einer geringen Lärmemission.
ELA ist für die Druck- und Zugbelastung konzipiert und ebenso vielfältig einsetzbar wie der Hochleistungs-Linearantrieb HLA der auch widrigsten Umgebungseinflüssen standhält. Das Axiallagersystem (ALS) findet im Maschinenbau Verwendung.

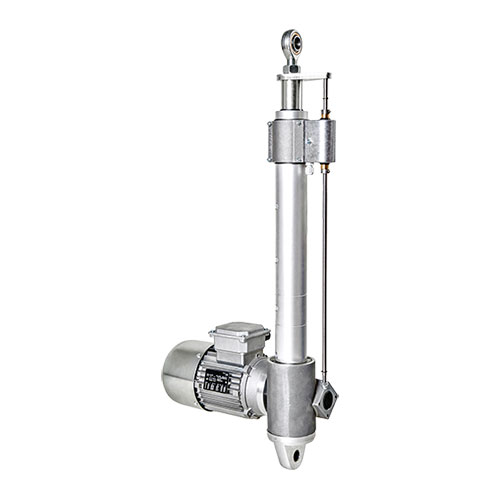

Die elektromechanischen Linearantriebe ELA bestechen im rauen Alltag durch gekapselte Aluminiumgehäuse mit Schneckengetriebe und Axiallagerung mit einer Schub- und Führungsrohrkonstruktion.
- 4 Baugrößen mit Hubkräften von 5,5 bis 13 kN
- Hubgeschwindigkeit von 0,36 m/min bis 5,04 m/min
- Selbsthemmend mit Trapezgewindespindeln
- Je Baugröße 4 Übersetzungen mit Standard-Hublängen
Unser Axiallagersystem ALS ist ein universell einsetzbarer Antrieb für vielfältige Einsatzbereiche in Industrie und Maschinenbau.
- 4 Baugrößen mit Hubkräften von 12,5 bis 100 kN
- Hubgeschwindigkeit von 0,5 m/min bis 10 m/min
- eingebaute Axial- und Radiallagerung
- Selbsthemmend mit Trapezgewindespindeln

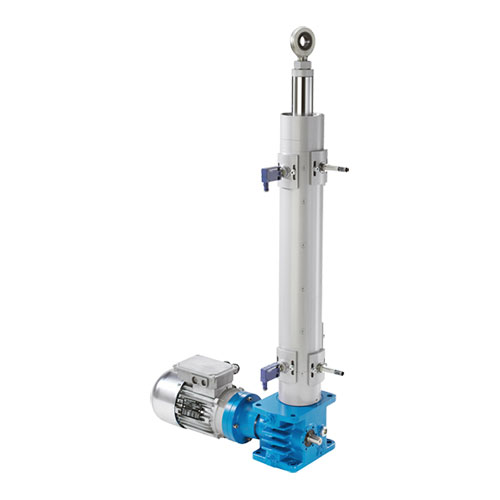

Der Hochleistungs-Linearantrieb HLA ist dank eigenem Getriebe sowie einer Schub- und Führungsrohrkonstruktion auch extremen Anforderungen unter widrigsten Umgebungseinflüssen gewachsen.
- 4 Baugrößen mit Hubkräften bis 100 kN
- Gekapselte Ausführung
- Selbsthemmend mit Trapezgewindespindeln
- Einsatz auch in Mehrspindelhubanlagen
Linearantriebe CAD Konfigurator CAD & go:
Unsere CAD-Anwendung ermöglicht Ihnen den Zugriff auf 2D / 3D-CAD-Daten unserer Antriebstechnik in verschiedenen Formaten. Alternativ können Sie CAD-Daten über unsere Click2CAD Toolbox direkt in Ihr CAD-System übertragen.
Viele weitere Optionen wie Kipp- und Abrollsicherungen, verschiedene Bedienmöglichkeiten oder Oberflächenbehandlungen finden in unserem Zubehörprogramm.
Pfaff-silberblau Linearantriebe in der Anwendung - Sauberkeit, Sichereit und Präzisionz:
Sauberkeit
- Schutz vor Verschmutzung bei ungünstigen Einsatzbedingungen
Sicherheit
- Verschleißüberwachung durch Sicherheitsmuttern
- Schutzklassen IP 54 und IP 65
Präzision
- Genauigkeit in axialer und radialer Richtung
- Hohe Präzision und Steifigkeit dank Einzelzylindermutter
Das Qualitätsversprechen von Columbus McKinnon:
Wir entwickeln und fertigen viele unterschiedliche Arten von Qualitäts-Linearantrieben und Hubsäulen. Diese sind mit verschiedenen Geschwindigkeiten, Hublängen und Lastbereichen erhältlich.
- Höchste Leistung für Innen- und Außenbereich
- Verschiedene Größen
- Sonderausstattungen und Zubehör für spezielle Branchen
- Exakte Bewegung ohne externe Führung
- Nahezu wartungsfreie Linearantriebe
- großer Geschwindigkeitsbereich abbildbar
Typische Branchen unserer Linearantriebe:
Unsere Linearantriebe sorgen in vielen Branchen für Bewegung und eignen sich besonders für:
Linearantriebe in der Industrie
- Bedienung von Silo- und Containerabdeckungen
- Antrieb von Metallpressen
- Positionierung von Fahrzeugwartungsbühnen
Linearantriebe in Abfüll- und Verpackungsanlagen
- Anheben von großen industriellen Bauteilen
- Präzise Steuerung von Abfüllprozessen
Linearantriebe in der Energiebranche
- Höhenverstellung von Förderschnecken
- Verriegelung von Offshore- Windanlagen
Linearantriebe FAQ – Häufig gestellte Fragen
Wie funktioniert elektrischer Linearantrieb?
Ein Linearantrieb besteht aus drei Hauptkomponenten: Spindel, Motor und Getriebe und wandelt die Rotationskraft eines Motors (elektrische Energie) über die Zahnräder des Getriebes in eine mechanische lineare Bewegung der Spindel um. Linearantriebe sind ideal für alle Arten von Anwendungen, bei denen Neige-, Hub-, Zug- oder Druckbewegungen durchgeführt werden müssen.
